一、產品概述與定義

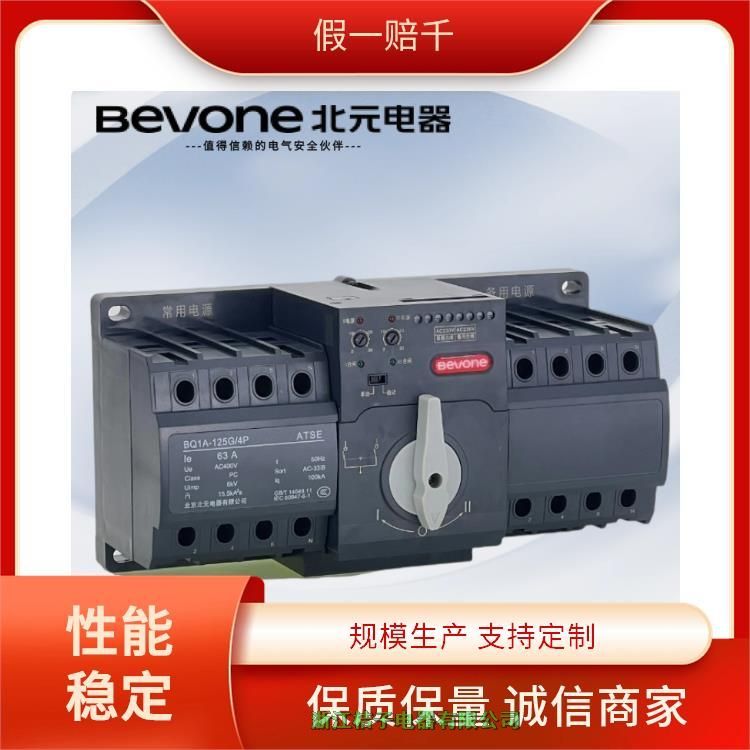

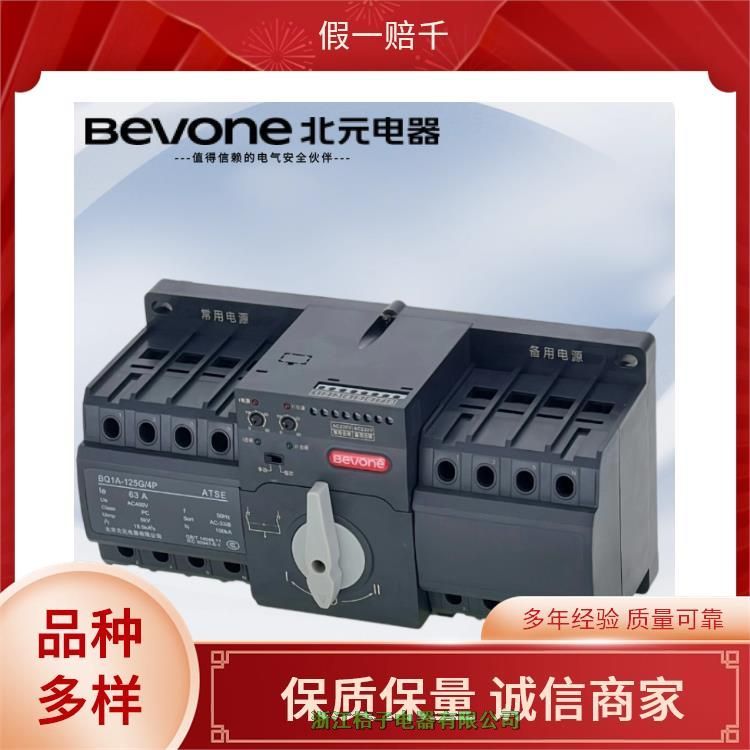

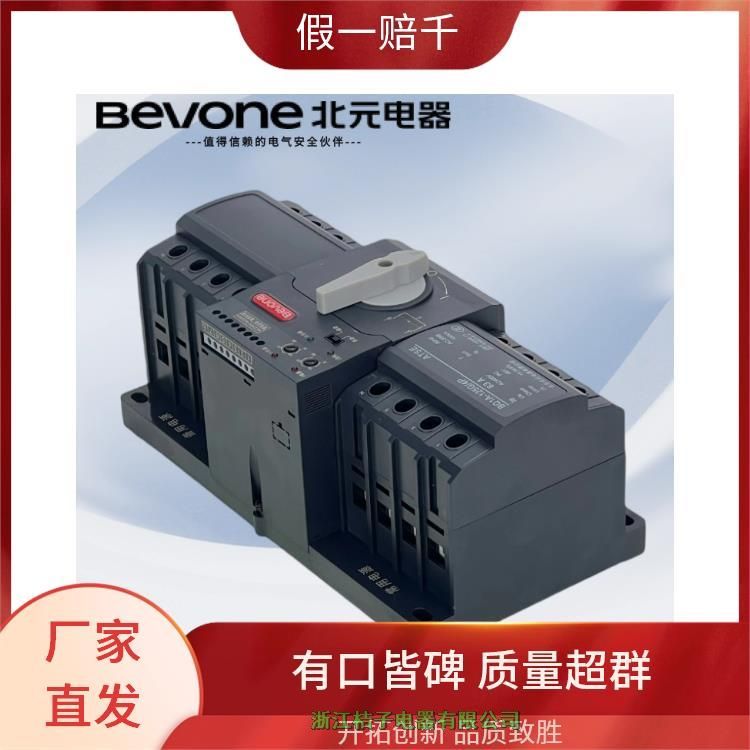

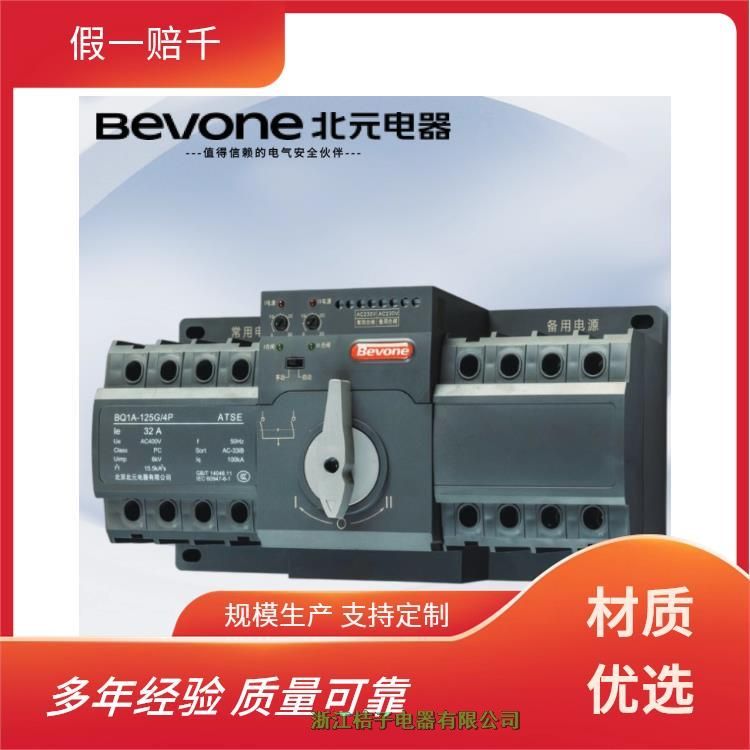

• 自動轉換開關電器： 簡稱ATSE，是能夠在常用電源（如市電）和備用電源（如發電機）之間進行自動轉換的開關。

• BQ1A-63系列： 這是特定型號，其中“63”通常表示其殼架等級額定電流為63A。

• CB級： 這是ATSE最重要的分類之一，決定了其核心功能和性能。

理解“CB級”是理解這款產品的關鍵：

• C： 代表電路斷路器。

• B： 代表斷路器。

• CB級： 意味著這款ATSE的本體是由兩臺具備過電流保護功能的小型斷路器 構成的。它不僅是一個切換開關，本身就是一個完整的保護電器，集成了短路和過載保護能力。

與之對比的是PC級：

• PC級只負責電源的轉換，不具備過電流保護功能，需要外配斷路器來提供保護。

二、主要功能與核心特性

1. 自動轉換功能：

   • 監測： 持續監測兩路電源（常用電源N和備用電源R）的電壓、頻率等參數。

   • 判斷與動作： 當檢測到常用電源故障（如失壓、欠壓、斷相）時，它能自動延時后切換到備用電源側。

   • 自動恢復： 當常用電源恢復正常后，它再經過一段延時（確保電源穩定），自動切換回常用電源。

2. 過載和短路保護（CB級核心功能）：

   • 因為其本體是斷路器，所以它能直接斷開其輸出回路中的過載電流和短路電流。這是它相對于PC級ATSE的最大優勢——集控制與保護于一體。

3. 可靠的機械聯鎖：

   • 確保在任何時候，常用電源和備用電源都不可能同時接通，從根本上防止了雙電源短路的風險。

4. 電機驅動操作：

   • 采用電動機作為驅動機構，切換平穩、可靠，沖擊小。

三、主要技術參數（典型值）

• 額定工作電壓： AC 400V

• 額定電流： 在63A殼架下，具體的額定電流等級可能有 16A, 20A, 25A, 32A, 40A, 50A, 63A 等。需要根據實際負載電流選擇。

• 極數：

  • 3P：切換三相三線。

  • 4P：切換三相四線（含零線）。在需要切換零線的系統中必須使用4P。

• 短路分斷能力： 例如 6kA 或 10kA（在AC 400V條件下）。這表示它能安全切斷的最大短路電流值。

• 轉換時間： 通常為 “幾十毫秒至數秒” + “延時”?？傓D換時間包括檢測延時和開關動作時間。

• 驅動方式： 電機驅動。

• 保護特性（曲線）： 通常具備斷路器標準的B、C、D型脫扣曲線，可根據負載特性選擇。

四、應用場景

BQ1A-63（CB級）適用于對供電連續性有要求，且希望簡化配電保護的場合：

1. 消防應急系統： 如消防泵、排煙風機、應急照明等設施的電源切換。這是最經典的應用場景之一。

2. 重要商業設施： 如商場、寫字樓、銀行的數據中心、電梯等。

3. 醫療場所： 醫院的手術室、重癥監護室等生命支持系統的電源保障。

4. 工業領域： 一些不允許長時間停電的生產線或控制設備。

5. 通信基站： 確保通信設備在主電源中斷時能由發電機供電。

五、選型指南

1. 確定電流等級：

   • 計算負載的總計算電流。

   • 選擇的ATSE額定電流 In 應略大于此計算電流。

   • 同時，其下級線路的保護電器（如有）需與之匹配。

2. 選擇極數：

   • 3P： 如果系統中性線（零線）不需要切換，且接地系統為TN-C時，可使用3P。

   • 4P： 當系統中性線需要切換時（如來自不同變壓器的電源），或接地系統為TN-S時，必須使用4P 以切換零線，避免中性線電位偏移引發事故。在現代建筑中，4P是更常見和推薦的選擇。

3. 確認分斷能力：

   • 根據安裝點的預期短路電流，選擇分斷能力足夠的型號。

4. CB級 vs. PC級的選擇：

   • 選CB級（BQ1A-63）： 當希望簡化配電結構，將切換和保護功能合二為一，節省空間和成本時。適用于末端負載的直接保護和切換。

   • 選PC級： 當系統短路電流很大，或上級已有完善的保護，只需要一個更可靠、耐受性更高的純切換開關時。PC級的耐受和接通能力通常高于同電流等級的CB級。

六、安裝與接線注意事項

• 安裝位置： 應安裝在便于操作、檢查和維修的地方。

• 電源進線方向： 必須嚴格按照產品標識的“常用電源（N）”和“備用電源（R）”接口接入，并將出線接至負載。

• 接線緊固： 使用合適的扭矩緊固導線，防止接觸不良發熱。

• 設置延時： 根據實際需要，合理設置“常用→備用”和“備用→常用”的轉換延時，以避免電網短暫波動導致不必要的切換，或確保發電機啟動穩定后再加載負載。

• 專業調試： 必須由專業電工進行安裝和參數設置，并進行模擬試驗，確保功能正常。

總結

BQ1A-63系列自動轉換開關電器（CB級） 是一款集電源自動切換與過流保護于一體的智能化電器。它特別適合于在63A及以下的供電回路中，為重要負載提供一套緊湊、經濟、可靠的雙電源切換解決方案。在選型時，牢牢抓住其 “CB級”即自帶保護這一核心特征，并根據負載電流、極數和分斷能力進行選擇，是確保系統安全可靠運行的關鍵。
