一、產品概述與定義

自動轉換開關電器 是一種能夠在兩個電源之間進行切換的裝置。PC級 是其中的一個關鍵等級。

• PC級： 指開關本體能夠承載、接通但不用于分斷短路電流。它本身不具備過電流保護功能（如斷路器那樣），但具有更高的耐受和承載能力。PC級ATSE通常需要由前端的斷路器或熔斷器來提供短路保護。

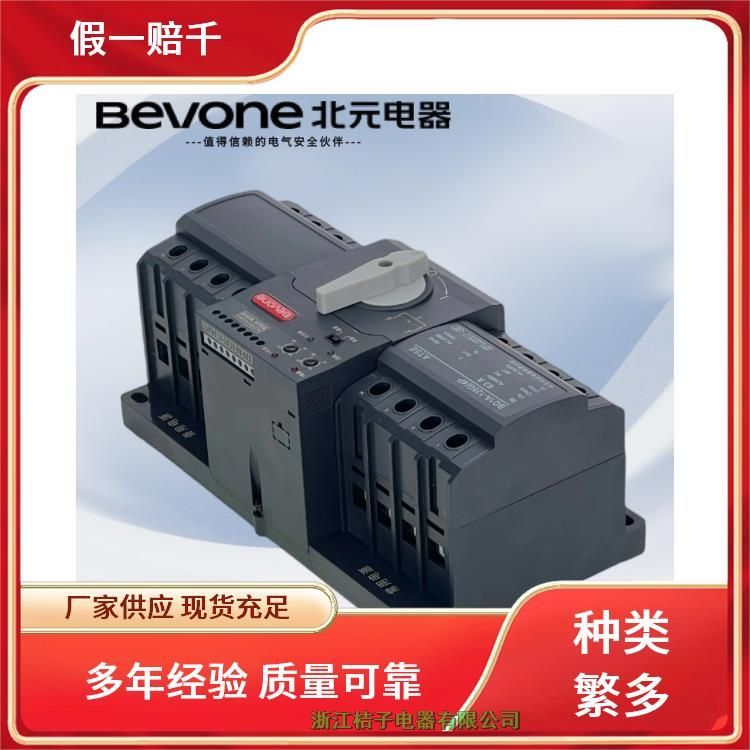

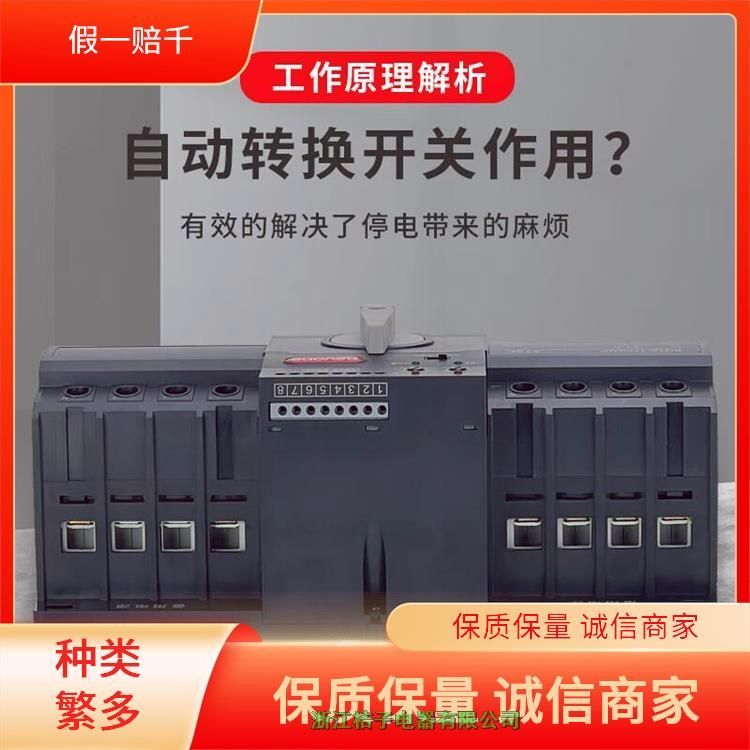

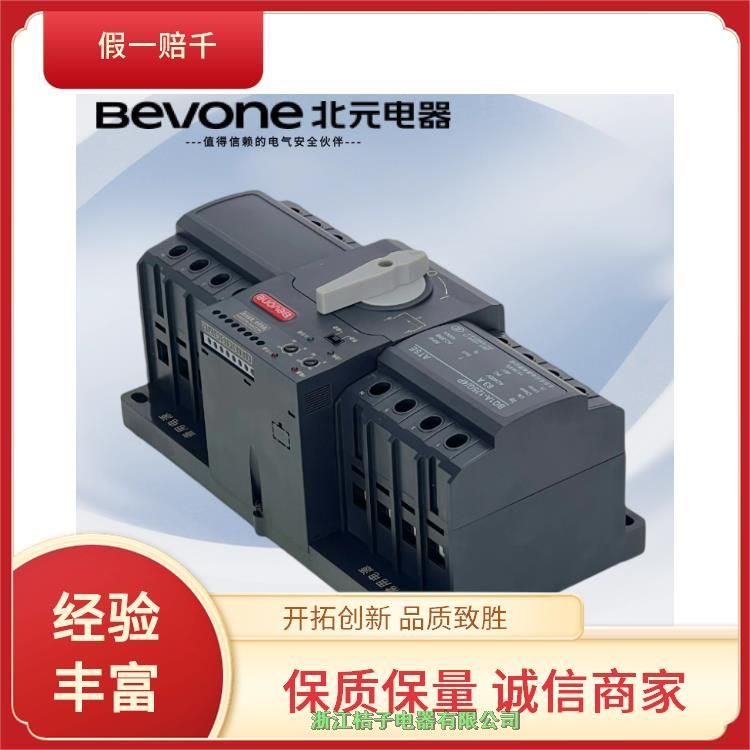

• BQ1A-125G 正是一款PC級ATSE，其額定電流為125A，采用一體式結構，具有較高的可靠性和機械壽命。

二、核心功能與特點

1. 自動轉換： 當監測到常用電源（如市電）發生故障（失壓、欠壓、缺相）時，能自動將負載切換到備用電源（如發電機）；當常用電源恢復正常后，又能自動切換回來。

2. 手動操作： 提供手動操作方式，便于進行調試、檢修或緊急干預。

3. PC級特性：

   • 高耐受性： 能夠承受短時短路電流產生的熱效應和電動力效應。

   • 高可靠性： 結構堅固，機械壽命長，專為頻繁切換設計。

   • 零飛?。?/span> 采用多種滅弧技術，確保切換過程中的安全。

4. 機電一體化設計： 將開關本體與智能控制器緊密結合，結構緊湊，工作可靠。

三、型號含義

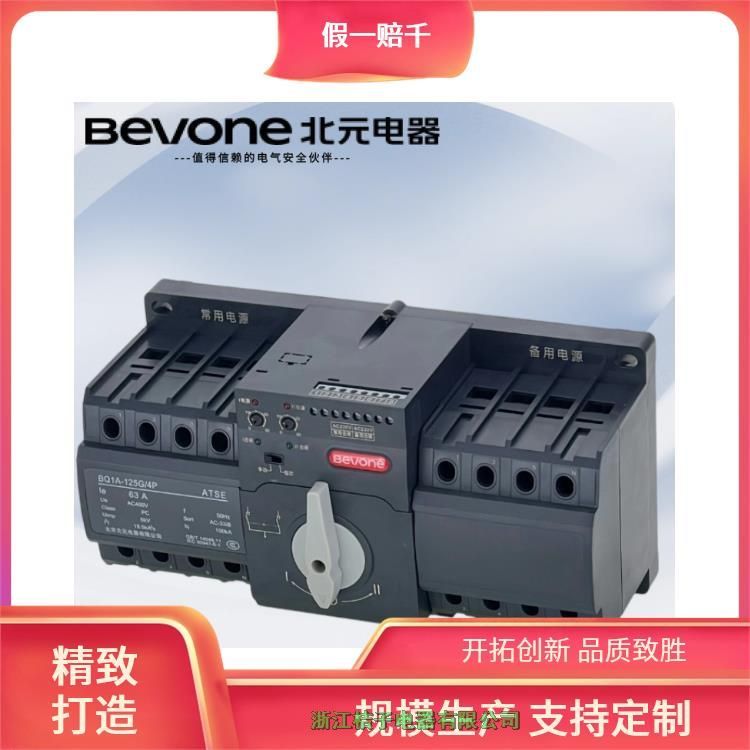

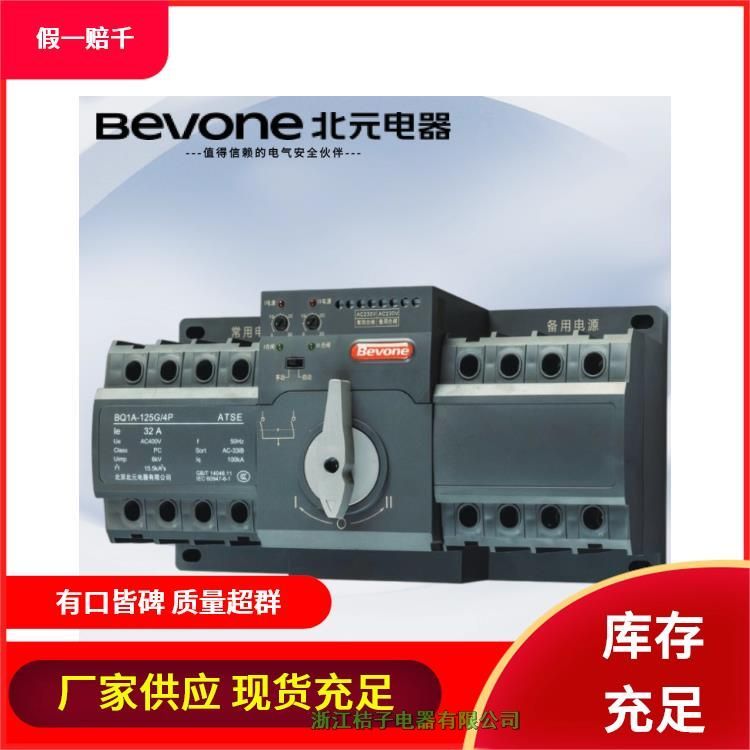

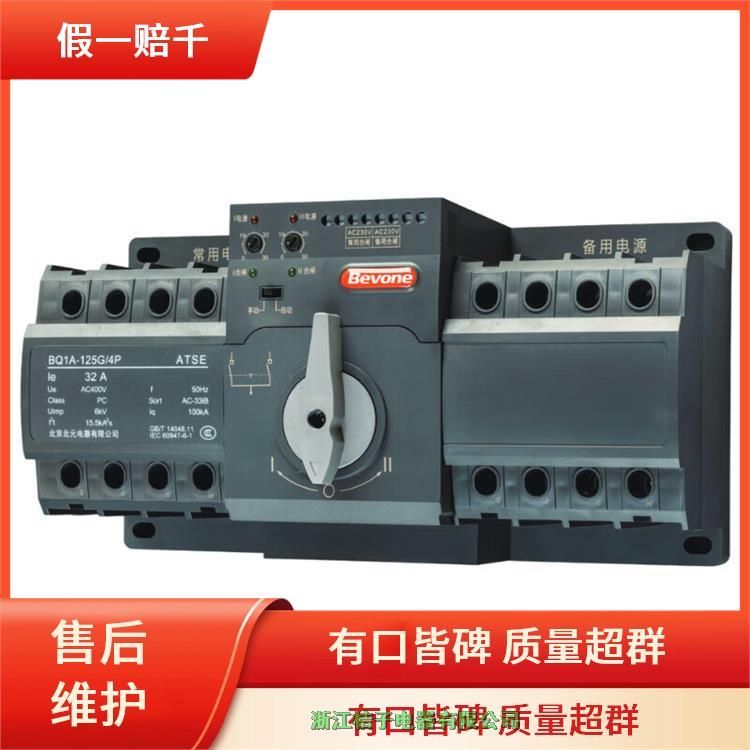

以 BQ1A-125G/4P 為例：

• BQ1： 系列代號。

• A： 設計序列號。

• 125： 額定電流為125A。

• G： 可能代表特定型號或功能（在不同廠家的命名中，G有時代表“高分斷”或特定型號系列）。

• 4P： 極數為4極（三根火線L1/L2/L3 + 一根零線N）。

四、主要技術參數

五、控制器功能

BQ1A-125G 配備的智能控制器是其“大腦”，通常具備以下功能：

• 電壓監測： 實時監測兩路電源的電壓。

• 參數設置： 可設置切換延時、返回延時、欠壓、過壓等閾值。

• 延時功能：

  • 轉換延時： 確認常用電源故障后，延時啟動切換，避開電網瞬時波動。

  • 返回延時： 常用電源恢復后，延時切換回來，確保電源穩定。

  • 引擎延時： 發出啟動發電機指令后，延時等待發電機穩定。

• 報警輸出： 提供故障報警觸點，如電源異常、開關本體故障等。

• 指示功能： LED或LCD顯示屏，清晰顯示電源狀態、開關位置、故障信息等。

六、應用場景

BQ1A-125G-125G 廣泛應用于所有需要保證供電連續性和可靠性的場所：

• 消防設施供電系統： 如消防水泵、排煙風機、應急照明等。

• 重要負載供電： 如計算機中心、通信機房、醫院手術室、金融中心。

• 公共設施： 機場、車站、體育場館、劇院。

• 工業領域： 生產線、自動化控制設備。

• 商業建筑： 高層辦公樓、酒店、商場。

七、安裝與接線注意事項

1. 必須配備短路保護： 在BQ1A-125G的電源進線前端必須安裝斷路器或熔斷器，其分斷能力應大于安裝點的預期短路電流。

2. 正確接線： 常用電源（N）、備用電源（R）和負載（L）的接線必須正確無誤。

3. 控制器設置： 安裝后必須根據現場供電要求和發電機特性，對控制器參數進行正確設置。

4. 機械聯鎖： PC級ATSE通過堅固的機械結構確保在任何時候都不會同時接通兩路電源，這是其安全性的核心。

5.
