一、 產品系列名稱解析

• BM30： “M”通常代表“塑料外殼式斷路器”。
• L： 這個字母是關鍵，它表示該斷路器內置了剩余電流動作保護功能，即我們常說的“漏電保護”。
• 125A-630A： 這是該系列覆蓋的額定電流范圍。這意味著該系列下有多個具體型號，分別適用于不同的電路電流等級：
• 125A
• 250A
• 400A
• 630A

二、 主要產品特點

作為一款帶漏電保護的塑料外殼式斷路器，BM30L系列集成了兩種核心功能：

1. 斷路器保護功能：
2. 過載保護： 通過雙金屬片熱脫扣實現，當電流超過額定值并持續一定時間后，斷路器會跳閘，防止線路和設備因過載而損壞。
3. 短路保護： 通過電磁脫扣器實現，當發生嚴重短路時，斷路器會瞬間跳閘，切斷故障電流。
4. 剩余電流保護功能：
5. 這是其核心特色。它通過內部的零序電流互感器檢測火線和零線之間的電流矢量和（即剩余電流）。如果剩余電流超過設定的閾值，保護器會動作，迅速切斷電源。
6. 主要目的： 防止因電氣線路或設備絕緣損壞導致的漏電，從而避免人身觸電事故和電氣火災風險。
7. 技術特性：
8. 剩余電流動作值： 通常為可調或固定，例如 30mA, 50mA, 100mA, 300mA, 500mA 等。30mA及以下主要用于直接接觸的人身觸電保護；100mA以上主要用于電氣火災監控和設備保護。
9. 動作時間： 一般為瞬時型或短延時型，確保快速切斷故障。

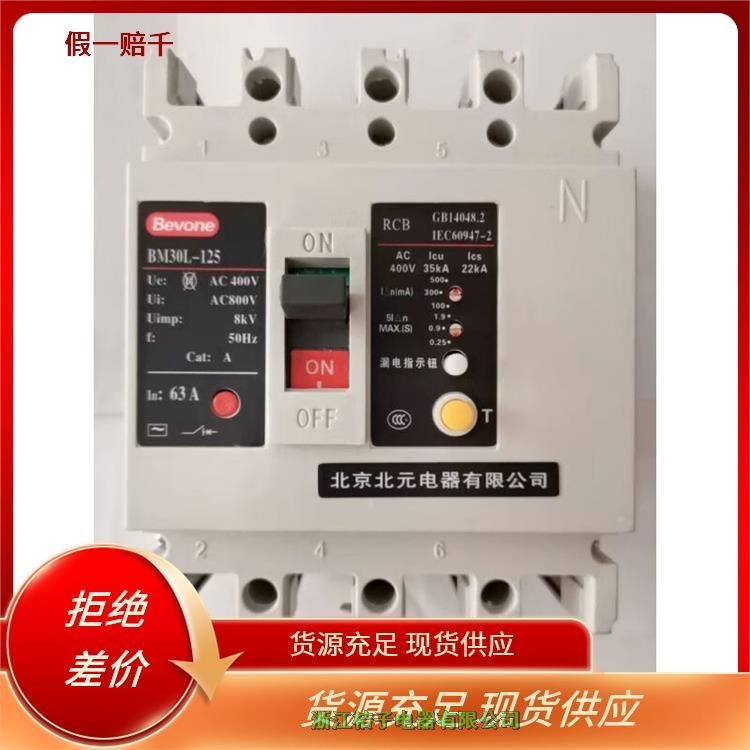

10. 試驗功能： 面板上通常有一個“T”字按鈕，用于定期模擬漏電情況，測試保護功能是否正常。

三、 典型應用場合

BM30L系列因其集成的保護功能，被廣泛應用于：

• 建筑配電： 作為商場、辦公樓、住宅樓配電箱中的總開關或分支路開關，提供全面的漏電和過流保護。
• 工業配電： 用于工廠車間、生產線等場所的動力箱、控制箱，保護線路和設備。
• 基礎設施： 如學校、醫院、機場、車站等對用電安全要求高的公共場所。
• 特定設備保護： 為水泵、空調、大型照明等容易發生漏電的設備提供專線保護。

四、 與之前BW3-HU系列的對比

BM30L
BM30L-125/3300 16A
BM30L-125/3300 20A
BM30L-125/3300 25A
BM30L-125/3300 32A
BM30L-125/3300 40A
BM30L-125/3300 50A
BM30L-125/3300 63A
BM30L-125/3300 80A
BM30L-125/3300 100A
BM30L-125/3300 125A
BM30L-250/3300 100A
BM30L-250/3300 125A
BM30L-250/3300 140A
BM30L-250/3300 160A
BM30L-250/3300 180A
BM30L-250/3300 200A
BM30L-250/3300 225A
BM30L-400/3300 225A
BM30L-400/3300 250A
BM30L-400/3300 315A
BM30L-400/3300 350A
BM30L-400/3300 400A
BM30L-630/3300 400A
BM30L-630/3300 630A
BM30L-630/3300 500A
BM30L-125/4300A 16A
BM30L-125/4300A 20A
BM30L-125/4300A 25A
BM30L-125/4300A 32A
BM30L-125/4300A 40A
BM30L-125/4300A 50A
BM30L-125/4300A 63A
BM30L-125/4300A 80A
BM30L-125/4300A 100A
BM30L-125/4300A 125A
BM30L-250/4300A 100A
BM30L-250/4300A 125A
BM30L-250/4300A 140A
BM30L-250/4300A 160A
BM30L-250/4300A 180A
BM30L-250/4300A 200A
BM30L-250/4300A 225A
BM30L-400/4300A 225A
BM30L-400/4300A 250A
BM30L-400/4300A 315A
BM30L-400/4300A 350A
BM30L-400/4300A 400A
BM30L-630/4300A 400A
BM30L-630/4300A 630A
BM30L-630/4300A 500A
